MetraSCAN 750三维扫描仪
详细信息| 询价留言MetraSCAN 750三维扫描仪
专为车间环境而设计的超灵活便携式3D测量解决方案：
Creaform 的便携式光学 CMM 3D 扫描仪 MetraSCAN 3D 可有效应对不一致性问题，让用户不再受成本增加、生产及部件审批延误的困扰。该系统可用于对生产工具、夹具、配件、半成品或成品进行逆向工程和尺寸检测，测量尺寸介于 1 米到 3.5 米之间，精度***高可达0.064 mm。MetraSCAN 3D 光学 CMM 采用光学测量方式，使得测量精度不易受环境变化的影响，因此成为车间质量控制计量的***解决方案。它无需固定测量设置，无论环境发生何种变化都不会影响其性能水准。
可帮助操作人员更好地管理生产过程，更快速地满足制造业对质量控制 (QC) 的更高要求，同时丝毫不会影响生产效率。
MetraSCAN 3D 光学 CMM 的测量范围可以扩展，测量速度惊人，且对复杂材料的数据采集能力令人惊叹，是市场上极为全面的计量级 3D 扫描仪。它还配备可配对兼容的探测系统供用户选择。在车间环境中实现真正的质量控制。
MetraSCAN 3D三维扫描仪优点： 新增功能 -
精度提高1.5倍
-
采用 7 条激光十字线，速度提高12倍
-
重量减轻25%
-
可扫描任何材料，甚至可扫描黑色、彩色和发亮表面
-
测量范围增加16.6 m3
-
设计结实耐用，确保车间硬件使用的可靠性
-

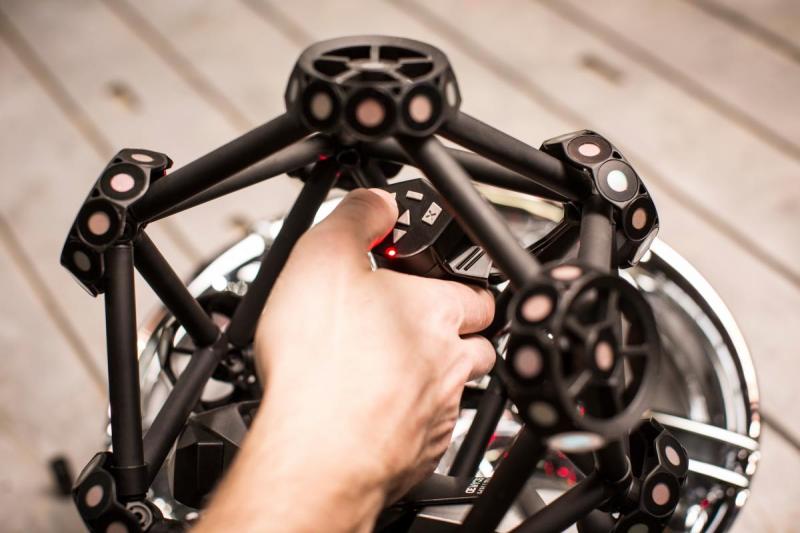

具有多功能按钮，与软件交互更为简便
TRUACCURACY
-
计量级测量：精度高达0.030 mm、分辨率高达0.050 mm、具有较高的重复性及可追踪认证
-
动态参考：通过光学反射器创建一个“锁定”到部件本身的参照系，用户因而可以在测量过程中随意移动对象
-
体积精度达0.064 mm
-
可精确测量尺寸在 0.2 到 10 米之间的部件
-
现场校准步骤简便，精度不受时间影响
TRUSIMPLICITY
-
无需固定设置：测量过程中可随时自由移动部件和系统
-
多功能 3D 扫描：可扫描任何材料，甚至可扫描黑色、彩色和发亮表面
-
测量范围更宽广并易于扩展
-
自动对齐：借助光学反射器可实现重复检测而无需重新对齐
-
新增HandyProbe Next,有多种探测功能可供用户选择
-
具有多功能按钮，与软件交互更为简便
-
学习周期短，操作直观
速度
- 市场上***快的 3D 扫描仪：比上一代产品快12倍
- 测量速度在所有激光扫描仪中位居前列：480,000次测量/秒
- 自动网格输出：即用型文件，采集完成后立即可用
- 快速的工作流集成：从物理对象到设计或检测工作流的快捷途径
TRUOPRTABILITY
-
便于在车间环境中使用
-
轻质：重量在1.38 kg 以下
-
便携式 CMM：可轻松进入部件所在的任何位置
-
无臂式光学扫描系统
-
MetraSCAN 3D三维扫描仪技术规格： MetraSCAN 750™ MetraSCAN 750™|Elite 精度 (1) ***高 0.030 mm 体积精确度 (2) 9.1 m3 (3) 0.086 mm
16.6 m3 (3) 0.122 mm
0.064 mm
0.078 mm
体积精确度
(avec MaxSHOT 3D ou C-Link) (4)
0.060 mm + 0.025 mm/m 0.044 mm + 0.025 mm/m 分辨率 0.050 mm 测量速率 480,000 次测量/秒 部件尺寸范围 （建议） 0.2–6 m 基准距 300 mm 景深 200 mm 扫描区域 275 x 250 mm 光源 7 条激光十字线 （外加 1 条直线） 激光类别 2 级（对人眼安全） 重量 1.38kg 尺寸 289 x 235 x 296 mm 连接标准 1 x USB 3.0 软件 VXelements™ 输出格式 .dae、.fbx、.ma、.obj、.ply、.stl、.txt、.wrl、.x3d、.x3dz、.zpr 操作温度范围 5–40°C 操作湿度范围（非冷凝） 10-90% 认证 EN 301 489-1. EN 301 489-3. EN 300 220-1 (1)校准球体工具直径测量的典型值。
(2)在 C-Track 工作范围内借助可追踪长度标准模型在不同位置和方向进行测量，来评估性能（值 = ***大偏差）。
(3)MetraSCAN 3D 的体积精确度性能取决于测量时采用的工作范围：9.1 m3或 16.6 m3。
(4)使用 MaxSHOT 3D 时，系统的体积精确度性能不可高于给定模型的默认体积精确度性能。
MetraSCAN 3D三维扫描仪应用：

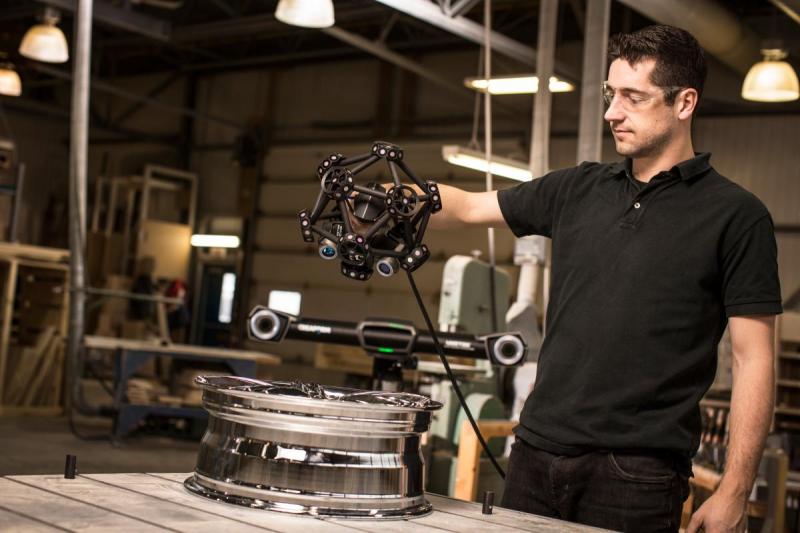

借助 MetraSCAN 3D，用户在生产车间即可完成高精度测量。
MetraSCAN 3D三维扫描仪检测：
- 部件-CAD对比分析
- 首件检测
- 供应商质量检测
- 3 D模型对比原件/生产工装的一致性评估
- 加工产品与原件的一致性评估
- 对齐
- 工装检测MetraSCAN 3D三维扫描仪逆向工程：
- 表面重构- 3D建模
- 工装和夹具的研发
- 维护、修理和检测
- 有限元分析(FEA)MetraSCAN 3D三维扫描仪使用行业：
-航空航天
- 汽车/运输设备制造业
- 消费品
- 教育业
- 冶金和金属加工
- 机械加工
- 塑模建模，制造铸造和组装VXelements：Creaform 3D 软件平台及应用套装：
HandyPROBE Next 便携式 CCM 随附 VXelements，可为全套 3D 扫描和测量技术提供支持。它将数据采集过程所需的所有基本工具融入一个用户友好、简单且井然有序的工作环境中。它具有实时可视化功能，可提供简单却高效的 3D 扫描体验，从而提高现场生产率。
MetraSCAN 3D三维扫描仪主要功能：
- 提供表面优化算法，可避免创建多个扫描层并确保更准确的网格，且无需任何后处理。 使得网格得到优化，并能以各种 标准格式导出；
- 扫描分辨率并无限制：只需输入分辨率值，不受扫描对象尺寸的影响。 扫描前后可随时更改分辨率。 软件可根据先前采集的原始数据重建网格；
- 实时表面呈现（扫描对象时，用户可以即时看到 3D 界面）；
- 从网格创建几何实体；
- 此外还提供了其他几项与网格优化有关的功能，如补洞、智能抽选（网格上无清晰度损失）或边界过滤。
MetraSCAN 3D三维扫描仪兼容软件：
- Delcam (PowerINSPECT)
- Geomagic (Studio, Qualify)
- InnovMetric Software (PolyWorks)
- Metrologic (Metrolog XG, V5,材 Log)
- New River Kinematics (SpatialAnalyser)
- Rapidform (XOR, XOV)
- Verisurf (VerisurfMeasure)
MetraSCAN 3D三维扫描仪配置包括：
- 3D扫描仪
- 人体工程学支架
- 校准球
- FireWire电缆
- 手提箱
- *的软件
- 包括部件和人工的一年质保期 -
-
